螺旋提升机的主要组成

螺旋提升机是物料输送过程中的必备设备，其通过螺旋叶片的运动，将物料推送到一定高度和水平距离外的受料设备，杰凯技术工程师简析其相关的工作原理和构成

一、螺旋提升机主要由以下4个方面构成，不同形式的螺旋提升机其构成也有一定的差异。我们会做详细解说。

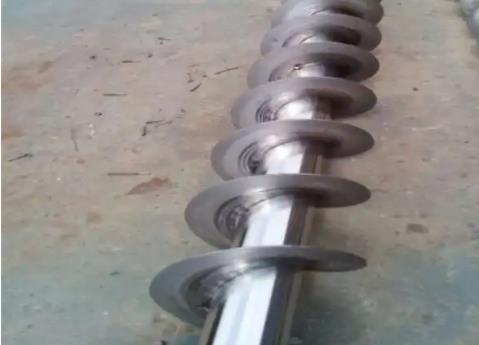

1、螺旋输送叶片是输送产品的主要结构部件，其焊接与螺旋主轴上，常用的界面形式为U型或者O型的构成，其焊接的强度会影响螺旋提升机的使用寿命，其不同的界面形式会对不同物料的输送有着较大的影响，需根据具体输送物料的特性来进行合理的选择。

2、进料端和出料端口，进料口位于螺旋提升机的底部，如采用的是水平式的设计，只需做好法兰连接即可，能够确保其端口能够和别的设备对接，如是倾斜式的螺旋提升机，其进料口一般是和储料仓连接，多数设计为软连接形式，方便物料的清理和拆卸。如果是垂直式的螺旋提升机，其进料端口一般是和小料仓进行连接，其连接形式多为硬连接。

3、传动部分，主要由电动机、皮带轮、链条、减速机、联轴器等相关部件组成，用于带动螺旋轴转动，从而完成物料的输送和转移。常见的传动减速形式可分为以下几个方式：电机+皮带轮减速，电机+减速机减速，电机+链条减速，具体采用哪种减速形式，需要根据输送物料的比重和使用现场而定

4、螺旋输送管和支架部分，螺旋输送管是由外部的无缝管和内部的螺旋输送主轴组成，螺旋输送管的外径尺寸影响输送量的大小，常用尺寸为Φ100mm，Φ114m，Φ159mm，Φ219mm,Φ259mm等尺寸，具体选择多大的管径尺寸，需要根据输送量的大小和减速机速比的相关参数计算而得出。支架部分用于安装储料仓和支撑螺旋输送管，速比运行更稳定。
